基本原理
其工作原理是将被切割的玻璃由输送带输送到工作台上,首先机械定位把玻璃位置对好,带有金刚石刀轮的切割头靠程序控制分别沿X向和Y向移动,对基板进行切割。机器的控制部分采用CNC运动控制卡,驱动部分应用了先进的交流伺服电机。
设备组成机构

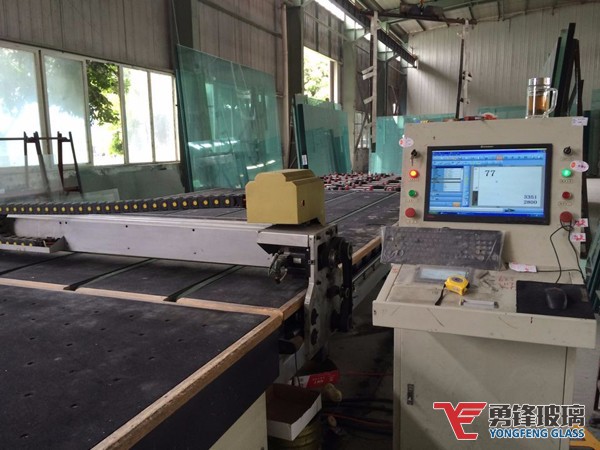

全自动切割机:由底架机构、横梁机构、玻璃加工桌面、刀头机构、输送机构、机械定位机构、电气控制系统组成。
详细工作步骤
整个工作过程有PLC自动控制或手动控制均可完成,手动方式主要在设备调整和维修时适用,每个动作可单独完成,也可用来进行正常工作。给出取片信号(人工、自动均可)后,翻转、系统工作,电机驱动机械反转机构使吸盘臂翻起,并达到和玻璃一样的倾斜角度时翻转停止,前移动电机使吸盘移动,顶部吸盘旁的检测开关接触到玻璃时,前移电机停止。此时真空系统工作,吸盘开始吸附玻璃,当真空压力开关达到设定压力时,根据玻璃厚度可调真空泵停止,吸盘的伸缩连杆机构通过电机驱动把玻璃提升起来,在此工位约停数秒后,确保单片玻璃吸起,电机驱动机械翻转机构使玻璃反转至传输台面,伸缩连杆机构使吸盘与玻璃同时降落,吸盘吹压缩空气快速释放玻璃,传动机构启动将 玻璃片送到上片机前端至信号点停止。接着整个机架移动自动找到零位后停止,等待切割台发出信号,便可与切割台同速将玻璃片送至切割台上,玻璃送出后自动循环上片程序工作,此机台可根据所需玻璃厚度任意选定工位取片。
我公司采用的智能型全自动玻璃切割系统,采用欧洲先进算法,排版优化率高,速度快。切割更加方便、更加准确、更加高效。可随意切割异形玻璃。用于电器玻璃、家具玻璃、建筑玻璃、中空玻璃、太阳能玻璃等各类玻璃切割生产作业。
